液壓油缸

YHG1型冶金設備標準液壓缸

發布時間：2022-07-21

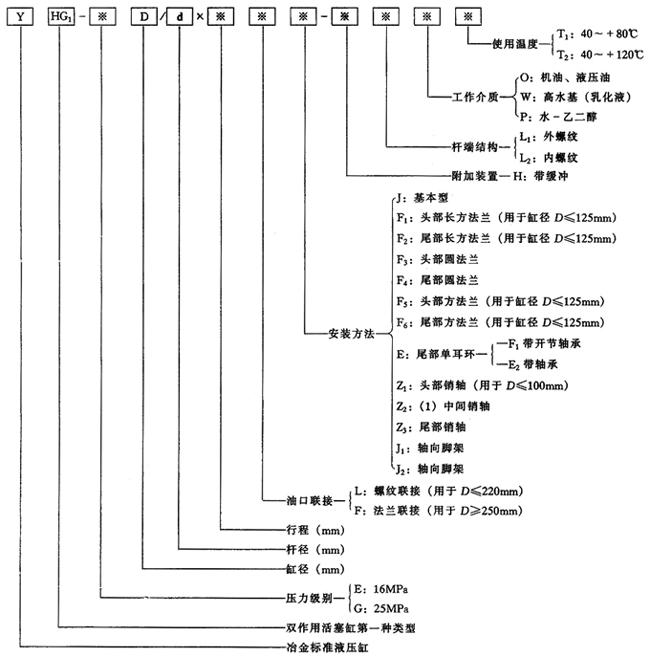

型號意義

技術規格

缸徑 D/mm	速比 φ	桿徑ΦMM /mm	YHG1E(16MPa)		YHG1G(25MPa)
缸徑 D/mm	速比 φ	桿徑ΦMM /mm	推力 /N	拉力 /N	推力 /N	拉力 /N
40	1.46	22	20100	14000	31400	21840
40	2	28	20100	10200	31400	15910
50	1.46	28	31400	21500	48980	34540
50	2	36	31400	15100	48980	23550
63	1.46	36	49800	33500	77680	52260
63	2	45	49800	24400	77680	38600
80	1.46	45	80400	54900	125400	85640
80	2	56	80400	41000	125400	63960
90	1.46	50	101700	70300	152600	109600
90	2	63	101700	51900	152600	80960
100	1.46	56	125600	86200	195900	134400
100	2	70	125600	64000	195900	99840
110	1.46	63	152000	102000	237100	159100
110	2	80	152000	71600	237100	111600
125	1.46	70	196000	134700	305700	210100
125	2	90	196000	94500	305700	147400
140	1.46	80	246300	165800	384200	258600
140	2	100	246300	120600	384200	188100
150	1.46	85	282700	191900	441000	299300
150	2	105	282700	144200	441000	224900
160	1.46	90	321700	219900	501800	343000
160	2	110	321700	169600	501800	264500
180	1.46	100	107100	281400	635070	438900
180	2	125	107100	210800	635070	328800
200	1.46	110	502600	350600	784050	546900
200	2	140	502600	256300	784050	399900
220	1.46	125	608200	411800	948700	642400
220	2	160	608200	306300	948700	477800
250	1.46	140	785400	539000	1365600	840800
250	2	180	785400	378200	1365600	589900
280	1.46	160	985200	683300	1536900	1065900
280	2	200	985200	482500	1536900	751900
320	1.46	180	1286800	879600	2007700	1371200
320	2	220	1286800	678500	2007700	1057600
生產廠	四平市永晟液壓有限公司

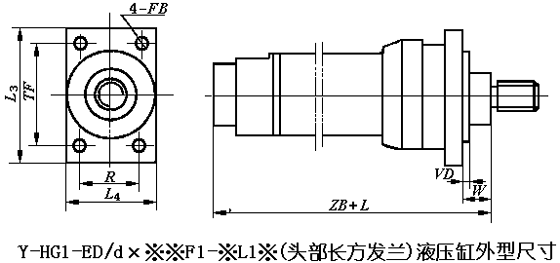

D	40	50	63	80	90	100	110	125
W	16	18	20	22	23	25	25	28
ZB	198	213	234	260	280	310	320	335
R	40.6	48.2	55.5	63.1	120	120	140	150
TF	98	116.4	134	152.5	168	184.8	200	217.1
VD	3	4	4	4	4	5	5	5
L4	86	95	115	140	170	185	205	225
L3	120	11	165	190	210	230	245	260
FB	9	11	13.5	17.5	22	22	22	22

D	40	50	63	80	90	100	110	125
ZF	206	225	249	282	302	332	342	357
FB	9	11	13.5	17.5	22	22	22	22
R	40.6	48.2	55.5	63.1	70	76.5	83	90.2
T1	65	75	85	100	115	120	130	155
TF	98	116.4	134	152.5	168	184.8	200	217.1
T2	120	140	164	200	210	230	245	260
ФBA	20	30	38	55	55	68	60	80
L1	42	38	50	68	75	79	82	82

尺寸/mm

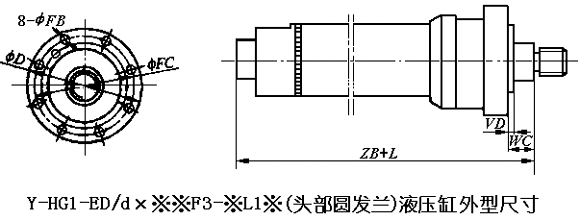

D	40	50	63	80	90	100	110	125	140	150	160	180	200	220	250	280	320
VD	3	4	4	4	4	5	5	5	5	5	5	5	5	5	8	8	8
ZB	198	213	234	260	280	310	320	335	345	360	380	425	465	510	575	630	695
FC	106	126	145	165	195	210	230	250	265	280	300	325	355	390	430	470	530
FB	9	11	13.5	17.5	22	22	22	22	22	22	22	26	26	33	33	39	39
ФD	126	150	175	200	240	255	275	295	310	325	345	375	405	445	485	525	595
WC	16	18	20	22	23	25	25	28	30	28	30	34	35	40	40	44	45

尺寸/mm

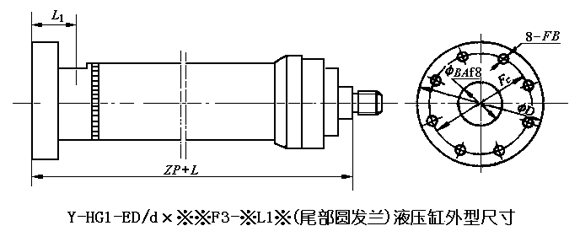

D	40	50	63	80	90	100	110	125	140	150	160	180	200	220	250	280	320
FC	106	126	145	165	185	200	215	235	255	265	280	310	340	380	420	470	520
ФD	126	150	175	200	228	245	260	280	300	310	325	360	390	435	475	525	585
L1	42	38	50	68	75	79	82	82	88	90	95	105	105	120	136	140	143
ФBA	20	30	38	55	55	68	60	80	95	105	110	110	120	140	160	180	200
ZP	206	225	249	282	302	332	342	357	370	386	406	450	490	535	606	660	723
FB	6	11	13.5	17.5	22	22	22	22	22	22	22	26	26	33	33	39	39

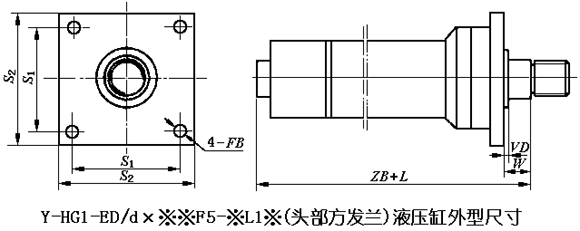

尺寸/mm

D	40	50	63	80	90	100	110	125
ZB	198	213	234	260	280	310	320	335
VD	3	4	4	4	4	5	5	5
W	16	18	20	22	23	25	25	28
FB	9	11	13.5	17.5	22	22	22	22
S1	95	115	132	155	170	190	215	224
S2	115	140	160	190	210	230	255	265

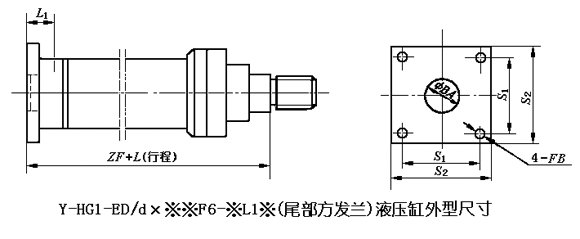

尺寸/mm

D	40	50	63	80	90	100	110	125
ZB	206	225	249	282	302	332	342	357
ФBA	20	30	38	55	55	68	60	80
L1	42	38	50	68	75	79	82	82
FB	9	11	13.5	17.5			22	22
S1	65	80	95	110	120	135	145	160
S2	90	110	130	150	165	180	190	205

尺寸/mm

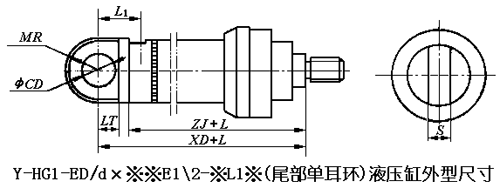

D	40	50	63	80	90	100	110	125	140	150	160	180	200	220	250	280	320
ФCD	20	25	30	40	45	50	50	60	70	70	80	90	100	110	120	140	160
MR	27	32	38	47.5	54	60.5	66.5	76	84	90	97	109.5	122.5	136.5	149.5	162.5	188.5
LT	25	32	40	50	58	63	67	71	78	84	90	100	112	140	160	175	200
ZJ	190	205	224	250	270	300	310	325	335	350	370	410	450	490	550	600	660
S	18	22	26	30	35	38	38	50	58	58	62	68	72	72	88	90	92
L1	67	70	90	118	133	142	145	153	163	179	194	205	230	255	303	325	350
XD	231	257	289	332	360	395	405	428	445	475	505	550	615	670	773	845	930

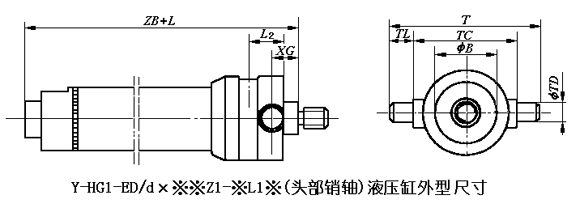

尺寸/mm

D	40	50	63	80	90	100
ФB	48	55	70	86	100	118
XG	19.5	23	27	31.5	30	29.5
ZB	198	213	234	260	280	310
ФTD	20	25	32	40	45	50
TL	16	20	25	32	36	40
TC	90	105	120	135	145	160
T	122	145	170	199	217	240
L2	50	67	59	67	77	87

尺寸/mm

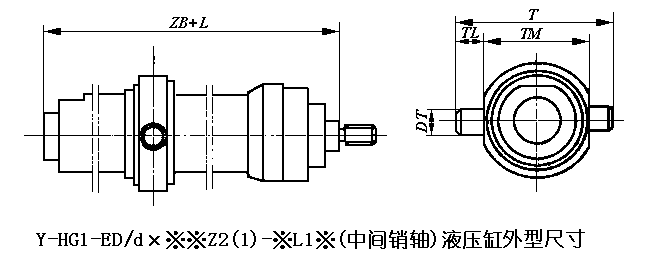

D	40	50	63	80	90	100	110	125	140	150	160	180	200	220	250	280	320
ZB	198	213	234	260	280	310	320	335	345	360	380	425	465	510	575	630	695
ФDT	20	25	32	40	45	50	55	63	70	75	80	90	100	110	125	140	160
TL	16	20	25	32	36	40	45	50	55	60	63	70	80	90	100	110	125
TM	90	105	120	135	145	160	175	195	210	225	240	265	295	330	370	420	470
T	122	145	170	199	217	240	265	295	320	345	366	405	455	510	570	640	720

尺寸/mm

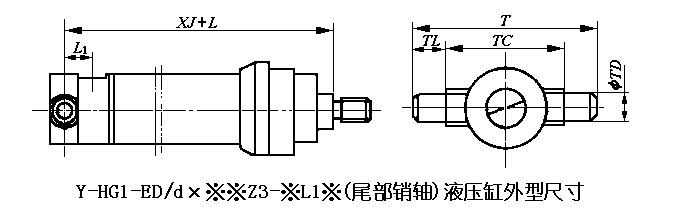

D	40	50	63	80	90	100	110	125	140
XJ	202.5	220	242	272.5	295	327.5	340	350	372.5
ФTD	20	25	32	40	45	50	55	63	70
TL	16	20	25	32	36	40	45	50	55
TC	90	105	120	135	145	160	175	195	210
T	122	145	170	199	217	240	265	295	320
ФBA	20	30	38	55	55	68	60	80	95
L1	38.5	33	43	58.5	68	74.5	80	84	90.5
D	150	160	180	200	220	250	280	320	-
XJ	390	412.5	457.5	502.5	547.5	615	672.5	742.5	-
ФTD	75	80	90	100	110	125	140	160	-
TL	60	63	70	80	90	100	110	125	-
TC	225	240	265	295	330	370	420	470	-
T	345	366	405	455	510	570	640	720	-
ФBA	105	110	110	120	140	160	180	200	-
L1	94	101.5	112.5	117.5	132.5	145	152.5	162.5	-

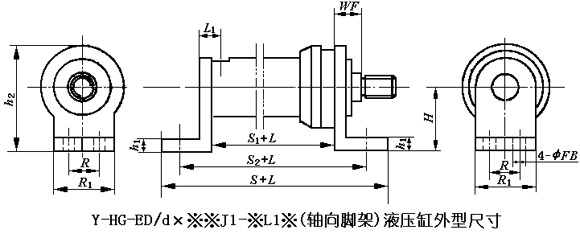

尺寸/mm

D	40	50	63	80	90	100	110	125	140	150	160	180	200	220	250	280	320
S	268	287	329	366	405	433	443	485	503	516	564	610	645	710	774	850	952
S1	158	167	179	196	215	243	253	265	273	286	304	340	375	410	454	500	552
S2	228	247	279	316	345	373	283	415	433	446	487	530	565	620	684	750	832
WF	32	38	45	54	55	57	57	60	62	64	66	70	75	80	96	100	108
H	60	70	85	105	116	125	135	150	155	165	175	190	205	225	255	275	310
h1	18	22	28	35	35	35	35	35	40	40	40	45	45	50	60	65	70
h2	100	115	140	172	195	213	233	256	270	290	305	330	360	395	445	480	545
R	45	55	70	90	100	125	145	155	170	185	190	200	220	250	300	320	370
R1	80	90	110	134	158	175	195	212	230	245	260	280	310	340	380	410	470
ФFB	13.5	13.5	17.5	17.5	22	22	22	26	26	26	33	33	33	39	39	45	52
L1	42	38	50	68	75	79	82	82	88	90	95	105	105	120	136	140	143

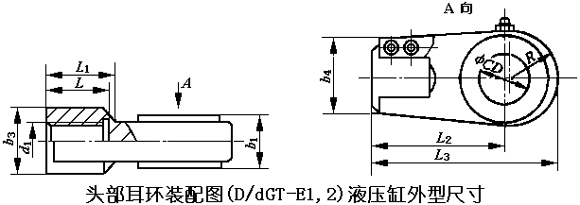

D	速比φ	ΦCD	d1	b1	b3	b4	L	L1	L2	L3	R
40	1.46	20	M16×1.5	18	26	36	23	34	60	88	25
40	2.0	20	M20×1.5	18	30	40	29	40	65	98	30
50	1.46	25	M20×1.5	22	30	40	29	40	72	105	30
50	2.0	25	M27×2	22	37	47	37	48	80	118	35
63	1.46	30	M27×2	26	37	47	37	48	80	118	35
63	2.0	30	M33×2	26	45	63	46	60	100	150	45
80	1.46	40	M33×2	30	45	63	46	60	100	160	45
80	2.0	40	M42×2	30	56	72	57	70	120	182.5	57.5
90	1.46	45	M42×2	35	56	66	57	70	128	181	50
90	2.0	45	M48×2	35	70	75	64	80	136	201	60
100	1.46	50	M42×2	38	56	72	57	70	133	195.5	57.5
100	2.0	50	M48×2	38	70	78	64	80	143	213	65
110	1.46	50	M48×2	38	70	75	64	80	147	212	60
110	2.0	50	M48×2	38	70	94	64	80	147	229	75
125	1.46	60	M48×2	50	70	78	64	80	151	221	65
125	2.0	60	M64×2	50	90	104	87	105	176	271	85
140	1.46	70	M48×2	58	70	94	64	80	158	240	75
140	2.0	70	M80×3	58	110	122	97	117	195	300	95
150	1.46	70	M64×3	58	90	98	87	105	190	277	80
150	2.0	70	M80×3	58	110	116	97	117	200	287	80
160	1.46	80	M64×3	62	90	104	87	105	195	290	85
160	2.0	80	M80×3	62	110	130	97	117	207	327	110
180	1.46	90	M80×3	68	110	122	97	117	220	325	95
180	2.0	90	M80×3	68	110	140	97	117	220	350	120
200	1.46	100	M80×3	72	110	130	97	117	230	350	110
200	2.0	100	M100×3	72	140	160	114	140	252	392	130
220	1.46	110	M100×3	72	140	160	114	140	280	410	120
220	2.0	110	M100×3	72	140	160	114	140	280	440	130
250	1.46	120	M100×3	88	140	160	114	140	300	440	130
250	2.0	120	M125×4	88	165	185	127	170	330	510	170
280	1.46	140	M125×4	95	165	185	127	170	345	505	150
280	2.0	140	M125×4	95	165	200	127	170	345	505	150
320	1.46	160	M125×4	105	165	185	127	170	370	505	170
320	2.0	160	M160×4	105	220	220	162	110	410	590	170

尺寸/mm
